Bħala komponent elastiku tal-qalba tas-sistema tal-irbit tal-ferrovija, klipps elastiċi tal-ferroviji internazzjonali huma standardizzati madwar erba 'dimensjonijiet ewlenin: materjali, prestazzjoni, ittestjar u applikazzjoni. Il-qafas ġenerali jippreżenta struttura ta '"standards aċċettati internazzjonalment li jwasslu t-triq, standards reġjonali li jipprovdu dettall, u standards nazzjonali li jadattaw għal sitwazzjonijiet differenti." Il-funzjoni ewlenija tagħhom hija li jirregolaw id-disinn, il-produzzjoni, l-ittestjar, u l-użu ta 'klipps elastiċi, li jiżguraw interkambjabbiltà, sikurezza u durabilità f'pajjiżi u linji ferrovjarji differenti, li jkopru diversi xenarji ferrovjarji inklużi ferrovija konvenzjonali, tqila-, u -veloċità għolja. Bħalissa, l-istandards internazzjonali tal-klipp elastiku ferrovjarju huma prinċipalment maqsuma fi tliet kategoriji: standards aċċettati internazzjonalment, standards unifikati reġjonalment, u standards speċifiċi għall-pajjiżi ewlenin. Dawn l-istandards jikkumplimentaw lil xulxin, kull wieħed bil-fokus tiegħu stess, li flimkien jiffurmaw sistema standard internazzjonali kompluta.
1. Standards relatati mal-Organizzazzjoni Internazzjonali għall-Istandardizzazzjoni (ISO).
1. Standards relatati mal-Organizzazzjoni Internazzjonali għall-Istandardizzazzjoni (ISO).
L-enfasi ewlenija hija fuq l-ittestjar tal-materjal ta 'strixxi elastiċi u ttestjar tas-sistema ta' qfil, li hija l-bażi għall-produzzjoni u l-ittestjar globali ta 'strixxi elastiċi. Prinċipalment jinkludu:
- Is-serje ISO 22074: "Applikazzjonijiet Ferrovjarji-Tracks-Metodi tat-Test tas-Sistema ta' Qfil" tiċċara l-proċeduri tal-ittestjar u l-istandards ta' ġudizzju għal indikaturi ewlenin bħall-pressjoni tal-klipp, l-ebusija tal-lift, il-ħajja tal-għeja, u l-prestazzjoni tal-insulazzjoni. Hija l-ispeċifikazzjoni ġenerali ċentrali għall-verifika tal-prestazzjoni tal-klipp.
- ISO 5948: "Spring Steel Testing Standard" jistipula l-kompożizzjoni kimika, proprjetajiet mekkaniċi, struttura metallografika u rekwiżiti oħra tal-azzar tar-rebbiegħa użat għall-vireg tar-rebbiegħa, u jipprovdi standard unifikat għall-għażla tal-materjal tal-vireg tar-rebbiegħa.
Deskrizzjoni tal-Prodotti
2. Standards rilevanti tal-Unjoni Internazzjonali tal-Ferroviji (UIC) Iddisinjati speċifikament għall-komponenti tal-binarji tal-ferrovija, dawn l-istandards jissodisfaw aħjar il-ħtiġijiet operattivi attwali tal-ferroviji u jservu bħala bażi ċentrali għall-kooperazzjoni ferrovjarja internazzjonali. Dawn jinkludu prinċipalment: - UIC 860 serje: "Kundizzjonijiet Tekniċi Ġenerali għal Qafliet Ferrovjarji", li tkopri l-prinċipji tad-disinn, tolleranzi dimensjonali, trattament tal-wiċċ, u rekwiżiti ta 'installazzjoni ta' klipps elastiċi, u tiċċara r-rekwiżiti ta 'kompatibilità bejn klipps elastiċi u binarji u pads tal-ħadid, u hija applikabbli għal diversi linji ferrovjarji internazzjonali {{4}2}-Ittestjar ta' ċertifikazzjoni UIC: Rail Fasteners" tiffoka fuq il-metodu ta 'ttestjar tal-ħajja tal-għeja għal klipps elastiċi, li jeħtieġu li l-klipps elastiċi ma juru l-ebda xquq jew fallimenti taħt tagħbijiet ċikliċi speċifiċi biex tiġi żgurata l-affidabilità operattiva.
3. Standards Ewropej (EN)
In-netwerks ferrovjarji fil-pajjiżi Ewropej huma interkonnessi ħafna u għandhom uniformità ta' standards għoljin. L-istandards ewlenin huma ekwivalenti għall-adozzjoni jew ir-raffinar ta' standards internazzjonali u huma applikabbli għal pajjiżi Ewropej u pajjiżi li jadottaw tipi ferrovjarji Ewropej. Prinċipalment jinkludu:
- Serje EN 13481: "Applikazzjonijiet Ferrovjarji-Tracks-Rekwiżiti ta' Prestazzjoni għal Sistemi ta' Qafliet" huwa l-istandard ewlieni għall-klipps Ewropej u huwa maqsum fi tliet partijiet: Parti 1 (rekwiżiti ġenerali), Parti 2 (qfieli tal-binarji bis-saborra, li tiċċara l-indikaturi tal-prestazzjoni ta 'mudelli ta' prestazzjoni użati b'mod komuni), bħalma huma l-fastball tal-mudelli tal-klipps użati b'mod komuni, il-fastball u l-parti 3. linji ferrovjarji ta'-veloċità għolja u heavy-duty).
- Standards ta 'appoġġ: Standard DIN Ġermaniż (DIN 17221 "Spring Steel Speċifikazzjoni", DIN EN 13481, ekwivalenti għall-istandard Ewropew), standard BS Brittaniku (BS EN 13481, ekwivalenti għall-istandard Ewropew), li jkompli jirfina l-proċess tal-produzzjoni u d-dettalji tal-ittestjar.
4.North American Standard Bil-ferroviji Amerikani u Kanadiżi bħala l-qalba, tadatta għall-karatteristiċi tal-linja ta 'tagħbijiet tqal u tagħbijiet kbar tal-fus fl-Amerika ta' Fuq. L-istandards jiffokaw fuq il-prattiċità u d-durabilità. Prinċipalment jinkludu: - Standards AREMA (Assoċjazzjoni Amerikana tal-Inġinerija u l-Manutenzjoni tal-Ferroviji): Kapitolu 3 "Struttura tal-Binarji" tal-"Manwal tal-Inġinerija tal-Ferroviji" jiċċara l-pressjoni tal-buckling, il-ħajja tal-għeja, u r-rekwiżiti materjali tal-vireg elastiċi. L-azzar tar-rebbiegħa AISI 6150 huwa komunement użat, u jistipula li l-pressjoni tal-buckling tal-vireg elastiċi għandha tilħaq 10-15kN, u l-ħajja tal-għeja m'għandhiex tkun inqas minn 3 × 10⁶ darbiet. - Standards ASTM: ASTM A232 "Spring Steel Speċifikazzjoni" u ASTM E46 test tekniku ta 'appoġġ tat-test u ASTM E46 prestazzjoni teknika test E46" ittestjar, u huma użati flimkien mal-istandards AREMA. ### 3. Standards speċifiċi tal-pajjiż-prinċipali (adattati għall-kundizzjonijiet nazzjonali, karatteristiċi distintivi) Kull pajjiż jgħaqqad il-karatteristiċi tal-operat ferrovjarju tiegħu stess (bħal-veloċità għolja tal-ferroviji, tagħbija tal-fus heavy-duty, speċifikazzjonijiet tat-tip tal-ferrovija) u jifformula l-istandards tiegħu stess fuq il-bażi ta’ standards internazzjonali u reġjonali biex jiċċara r-rekwiżiti tekniċi komuni u l-mudell tal-ħtiġijiet tal-pajjiż li jissodisfa linji tagħha stess.

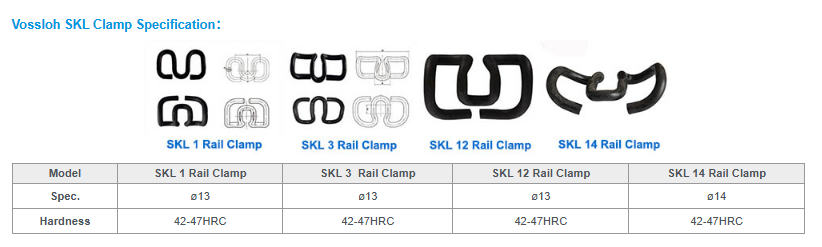

5. Standard Ġermaniż (sostenn tas-sistema Vossloh) Ibbażat fuq is-sistema Ġermaniża ta 'qfieli Vossloh, ġie żviluppat standard esklussiv ta' strixxa elastika, li fih gradazzjoni ta 'pressjoni snap, li hija adattata għal linji tal-ferrovija f'pajjiżi Ewropej u ħafna pajjiżi madwar id-dinja: - Standards ewlenin: EN 10089 (Spring Steel Specification), DIN 10089 (Spring Steel Specification), DIN 10089 (Spring Steel Specification), DIN 10089 (Spring Steel Specification), DIN 10089 (Spring Steel Specification), DIN 10089 12/15/18), fosthom il-vireg tar-rebbiegħa SKL 15 għandhom pressjoni tal-bokkla ta '15kN, adattati għall-binarji UIC60, u huma l-aktar użati. 6. British Standard (sostenn tas-sistema Pandrol) Is-sistema ta' qfil Pandrol Brittaniċi tiffoka fuq rekwiżiti ta' installazzjoni tqal-u ta 'malajr. L-istandard ewlieni huwa BS EN 13481. Il-klipps dehru jinkludu serje PR (pressjoni ta 'buckling għolja, adattata għal ferroviji heavy-duty), sistema Fast Clip (klipps -immuntati minn qabel, installazzjoni mekkanizzata ta' appoġġ), u klipps Nabla (disinn forma ta 'xafra-, adattat għal pjanċi speċifiċi ta' rinforz tal-ħadid).
7. Standards oħra ta' pajjiż/reġjun - Ġappun: JIS E 1115 "Track Fastener Standard", li fiha s-serje ta' clips tat-tip E-, adattati għal-linji ferrovjarji ta' qasma dejqa u Shinkansen ta' veloċità għolja- tal-Ġappun, li jiffokaw fuq adattament ħfief u elastiku. - Russja: GOST 31385 Kundizzjoni Tecnika għal "Broadway Fastens" linji tal-kejl, tiċċara l-materjal, id-daqs u l-ħtiġiet kontra l--korrużjoni ta 'strixxi elastiċi, u hija mqabbla ma' binarji standard Russi u pjanċi ta 'rinforz tal-ħadid. - Awstralja: AS 1085.14 "Track Fastener Standard", adattat għall-ferroviji tqal Awstraljani-refgħa, għandha rekwiżiti ogħla fuq il-għeja tal-ħajja elastika u l-korrużjoni tal-bar tal-korrużjoni.
8. Standards Ċiniżi (Serje TB/T)
L-adattament għall-ħtiġijiet differenzjati tal-ferroviji konvenzjonali, ta'-veloċità għolja, u tqila-taċ-Ċina, ġiet iffurmata sistema standard tal-ferrovija elastika kompluta, li l-qalba tagħha tinkludi:
- Serje TB/T 3065: Molol tal-Qafliet tal-Ferroviji (l-aħħar verżjoni TB/T 3065-2020), li jkopru molol użati b'mod komuni bħal Tip I, Tip II, u Tip III, u jispeċifikaw il-forza tal-irbit, l-ivvjaġġar tar-rebbiegħa, u r-rekwiżiti tal-materjal għal molol differenti (komunement 60Si2MnA u 60Si2MnA azzar azzar 60Si2CrA).
- TB/T 3395.3-2015: Standard speċjali għal-klipps elastiċi tal-ferroviji b'veloċità għolja, li jressaq rekwiżiti ogħla għall-elastiċità, il-ħajja tal-għeja u l-prestazzjoni tal-insulazzjoni ta 'klipps elastiċi tal-binarji bla saborra, u huwa adattat għal linji ferrovjarji ta' veloċità għolja b'veloċitajiet ta '350km/h u aktar.
Fil-prattika, ħafna proġetti ferrovjarji jagħtu prijorità lill-istandards tal-UIC u tal-EN biex jiżguraw il-kompatibilità transkonfinali-. L-istandards nazzjonali jipprovdu gwida addizzjonali għal kundizzjonijiet operattivi speċifiċi. B'mod ġenerali, l-istandardizzazzjoni tal-klipp elastika tinkludi l-għażla tal-materjal, id-disinn strutturali u l-prestazzjoni tal-għeja, li tipprovdi pedament sod għal operazzjonijiet ferrovjarji sikuri u affidabbli madwar id-dinja.
